日本TOWA SEIDEN進口電容式物位開關/料位計/料位開關-電容式液位計/液位開關

更新時間：2025/5/22 14:43:30 提交時間：2025/5/22      瀏覽次數：3436

TOWA SEIDEN電容式物位開關優點：

1、電極部的保護等級IP67：電極部具有防塵結構、防水結構；良好的密封結構。

2、電容式物位開關可調整靈敏度：對各種測定物只用一個放大器便能應對。

3、使用壽命長：因?yàn)闆](méi)有驅動部分，所以也不會產生零件損耗問題。

工作原理：

電容式料位傳感器是根據電極（接地電極、檢測電極）和電路，將電極變?yōu)槿缤�電容器一般的�?gòu)成。

決定電容器電容值的條件包括形狀、尺寸、配置和周圍環境等，但如果除被測定物的電容率以外的其他條件相同的話，則根據測定物的電容率的差異來確定電容器的電容值。

如果以測定物為空氣時的電容值為標準，便可區分與不同電容率的測定物所具有的電容值之間的差異。

并且，如果以電容率不同的兩種測定物中的某一個為標準，還可區分兩種測定物.并且本品會輸出判別處理的信號。

電容式料位傳感器特征：

不設驅動部分，保證長期穩定性。

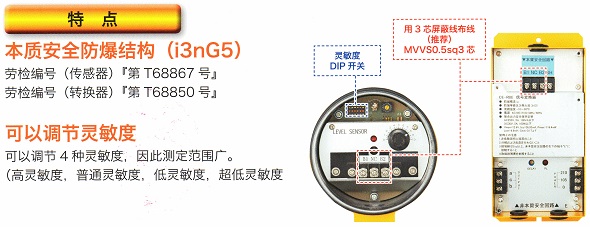

自帶檢測靈敏度切換開關（僅一體型）。

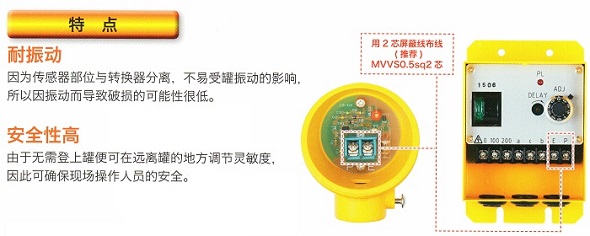

獨立增幅電路，在維護保養方面表現出色。

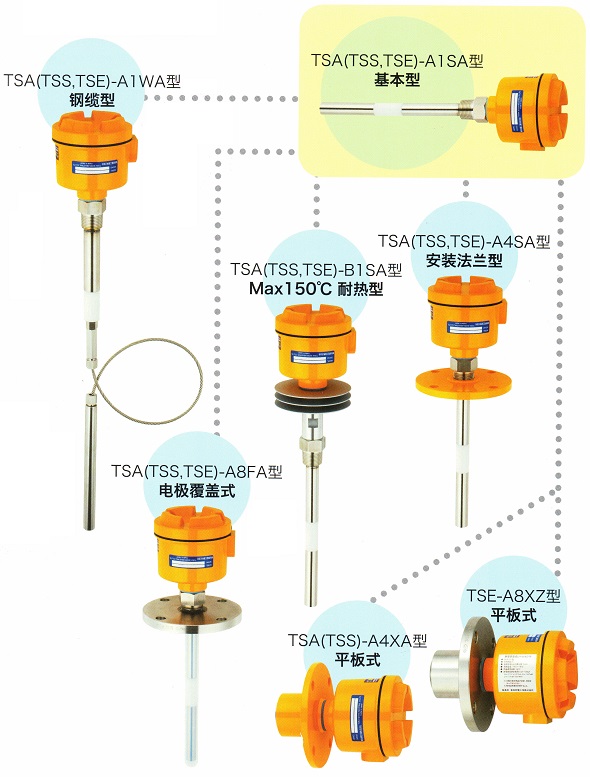

v一體型、放大器分離型、防爆性，多種變化應有盡有。

使用注意事項：

(1)開箱時，請查閱其銘牌，確認該產品的型號和貴司訂購單產品的型號相同。如果存在差異的話，請和我司取得聯系。

(2)確認本產品是否有損傷。如果存在損傷，有可能是運輸過程中的事故造成的，請與我司取得聯系。

(3)請不要給本產品施加過大的沖擊。如果發生跌落、傾倒的情況，有可能會造成破損。

(4)請不要在本產品上方疊放其他物品。如果施加過大的力，可能會導致其破損。

(5)在給本產品噴漆時，連同銘牌一起噴涂的話，就不能閱讀上面的內容，會給今后的維護工作帶來不便。

(6)請不要在有腐蝕性的環境(NH 3、S 02、C l 2等)內使用、或者存放該產品。腐蝕性氣體侵入本產品內部后，有可能會腐蝕其內部的部件，引起破損。

(7)請不要在有較大振動的地方使用或者保存本產品。當有大的振動時，請消除振動的發生源，或者阻止該振動的傳播。

注意：警告本產品不具備防爆構造。請不要在存在可燃性、爆炸性氣體的場所使用。

*微粉等比重輕的測定物也可適用（例如：灰、木屑顆粒、水泥等）

*泥漿狀的液體也可測定（例如：污泥、淀粉糖漿、涂料、番茄醬、玉米淀粉、食鹽等）

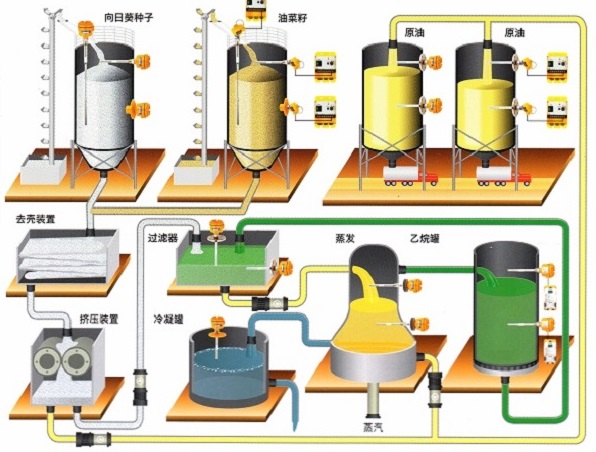

*此外還有許多應用案例，請咨詢工作技術人員。

☞

*也可定制其它規格，請聯系我們工作人員咨詢。

☞

☞

*也可定制其它規格，詳情咨詢我公司工作人員。

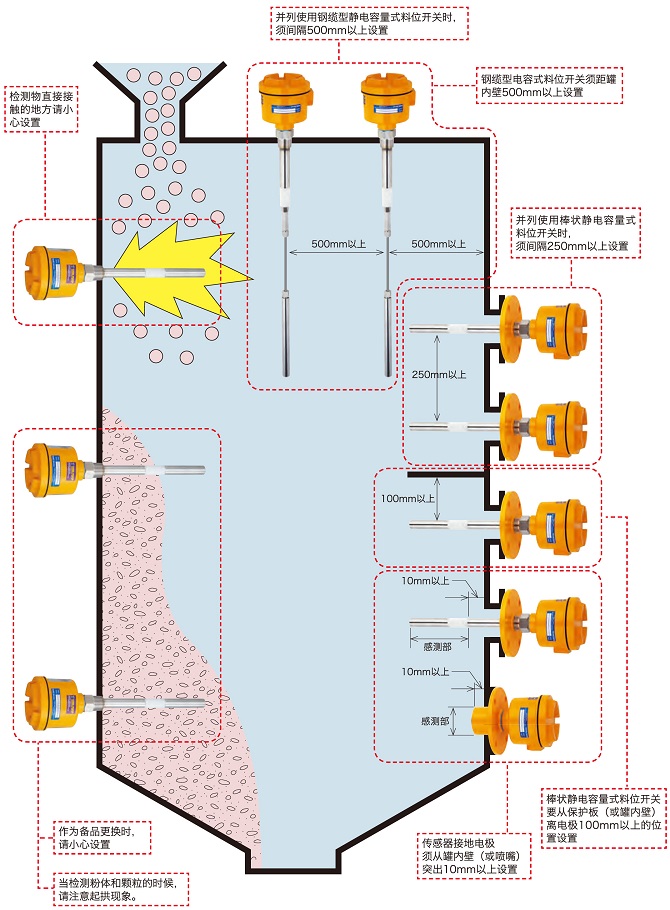

安裝示意圖及安裝時的注意事項：

安裝的確認

1)在設置本產品時，從符合標準作業程序來看，請盡量在罐體周圍設置安裝空間或者維護區域。

同時還應該為今后的維護保養預留出足夠的空間。(最少應該預留出和本產品整體長度相當?shù)目臻g。)

2)在通過短管等安裝到罐體內時，接地電極應該比罐體內壁至少突出10mm以上。

3)在排列使用本產品時，各電極間的距離應該保持在250mm以上。

4)請將罐體側壁和感知電極間的距離保持在100mm以上。

5)請將絲電極設置在當投入或者排出被探測物時，即便線纜和電極發生搖晃，也不會接觸內壁或者其支柱的位置。

注意：如果不能滿足此條件，就可能發生被探測物附著、探測靈敏度降低、或者無法進行調整等異常現象，以致不能正常使用。

6)當安裝到金屬罐體時，請使接地電極(法蘭、固定螺絲等部件)和罐體間接通，使它們可以導電。另外，安裝在非金屬罐體上時，為使接地電極接地(D 類接地100Q以下)，請?jiān)O(shè)置地線。設置時，請有效利用接地電極和接通場所的，用于固定放大器面板、接線端子的螺絲等。

7)請不要將其安裝在產生噪音的電機、水泵、換流器，以及產生高頻電場的超聲波清洗裝置、收發兩用機等的附近。否則會弓|起工作故障。

8)在探測粉體、顆粒體時，請注意其安息角。請不要將其安裝在安息角的作用下，粉體不能滑入的場所。否則會引起工作故障。

9)請注意容器底部的積存料。請不要將其安裝于存在粉體等積存料的場所。否則會引起工作故障。

10)用于探測粉體、顆粒體時，請將其安裝在不會產生架橋現象的地方。發生架橋現象的話，不僅會引起工作故障，還有可能在其崩塌時損壞傳感器。

11)請不要將其安裝在有塊體垂直下落的地方。除了引起工作故障，還有可能破壞傳感器的探測部位。請根據需要設置必要的保護裝置。

另外，在設置保護裝置時，請確保和探測電極保持100mm以上的距離。

12)請不要安裝在受到振動或沖擊的地方。如果將其安裝在振攪機或爆震器的附近，有可能會引起工作故障或者破損。

13)如果將其安裝在溫度較高的場所，請遵守電極部件(罐體內)的容許溫度、度量?jī)x表的容許溫度(60°C)。 否則會引起工作故障。

14)如果將其安裝在受到陽光直射的地方，且超過度量?jī)x器的容許溫度，會引起工作故障。請根據需要設置遮陽蓬蓋。

15)如果機殼部分會被濺上水滴(雨水等)的話，請注意以下事項。

雖然對濺落到機殼部分的水采取了噴流水級別(相當于IP65)的防水措施，但如果蓋子未能裝好，或者導線引出口沒有處理好的話，水侵入后，就會造成工作故障。所以請進行可靠處理。

16)在以橫置的方式安裝本產品時，請確保導線引出口向下。

安裝方法

1、用旋入式方法安裝時，請選用合適的工具，固定本產品的六邊形部位。

如果需要在罐體內施加壓力的話，請進行必要的密封處理。

請不要手持殼體進行旋入或拆卸作業。否則有可能使機殼脫落，造成破損。

2、采用法蘭安裝時，請確認罐體--側的配對法蘭和本產品法蘭的口徑是否一致。

如果沒問題，請夾好墊圈，用合適的工具和符合規格的螺栓固定好。

另外，我們不提供螺絲和墊圈。如有需要，請咨詢銷售部門。

△注意：請不要手持殼體來進行安裝或者拆卸作業。有可能會導致機殼脫落、造成破損。

關于安裝方向

1、水平(橫向)安裝時，由于電極和被探測物水平設置，探測被探測物的電極就會面積變大。因此，即便被探測物有- -個微小的變動，也會產生一個大的容量變化，探測精度會更好。

但是，如果被探測物的附著性好的話，檢測的穩定性有可能會變差。

可以將電極下方設計成傾斜面，達到緩解被探測物堆積或者附著的目的。

2、如果垂直(縱向)安裝的話，被探測物不易附著在電極上，可以穩定地工作。

但是，探測被探測物的電極面積變小，檢測精度會變低。同時，探測罐體的下限時，還存在一個電極變長的缺點。

另外，如果被探測物是導體，由原來的探測電極單方檢測，變?yōu)樘綔y(cè)電極和接地電極共同接觸被探測物，這時會發生電阻修正作用，引發工作故障。這時，可以通過調整靈敏度來解決，如果比較困難的話，還可以通過涂裝絕緣物質來解決。
